Это третья статья серии. Первая — «Вакуумная инфузия стеклопластика: как работает технология», вторая — «Что нужно для вакуумной инфузии: материалы, оборудование и сборка пакета».
Смола при инфузии проходит от линии подачи через армирование к вакуумной стороне. Расположение подачи и вакуума определяют до сборки пакета.
Для одной и той же детали длина пути смолы может сильно отличаться — в зависимости от расположения спирали.
Длина пути смолы
В учебных материалах есть пример прямоугольной детали размером 1 × 0,5 м.
| Схема | Путь смолы |
|---|---|
| Подача и вакуум по противоположным коротким сторонам | ≈ 1000 мм |
| Подача вдоль длинной стороны | ≈ 500 мм |
| Подача по нескольким сторонам | < 300 мм |

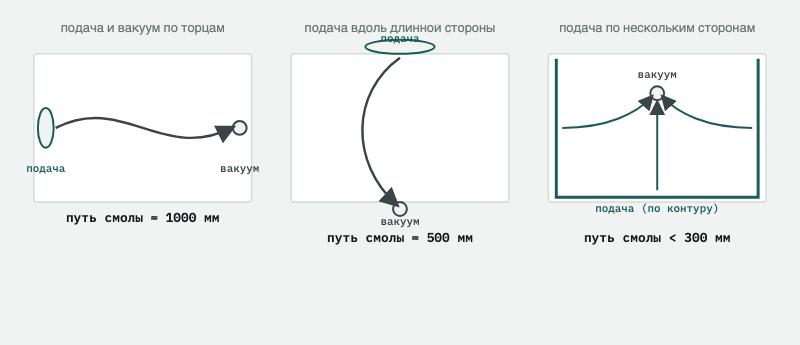

Пример изменения длины пути смолы при разном расположении подачи
На движение смолы влияют материалы, смола, толщина и геометрия пакета.
Где расположить вакуум
В базовой схеме вакуум находится на стороне, к которой должен прийти фронт смолы.
В рассматриваемом учебном примере вакуумную точку располагают вдали от линии подачи и спирали.
Движение фронта от линии подачи к вакуумной стороне
Resin break
Инфузионную сетку можно закончить раньше вакуумной точки. Между краем сетки и вакуумом остаётся участок пилинг-плёнки.
В исходных материалах эта схема называется resin break. Без сетки смола на этом участке движется медленнее. Фронт получает время выровняться перед вакуумной линией.

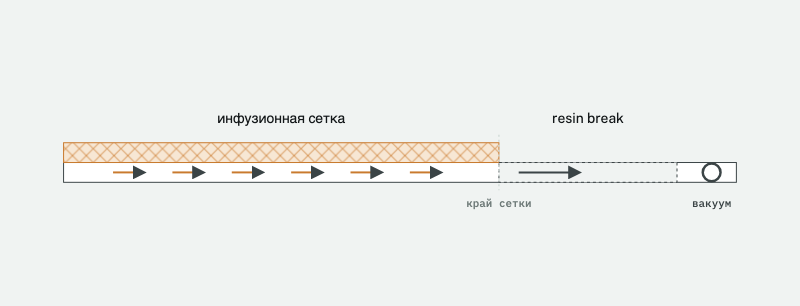

Пример resin break перед вакуумной точкой
Resin break — один из вариантов организации вакуумной стороны. В других учебных схемах вакуумный узел располагается в районе сетки.
Где разместить спираль
В исходных материалах спираль и соединители рекомендуется по возможности размещать на технологическом поле формы. Под вакуумом спираль может оставить отпечаток на поверхности тонкого ламината.

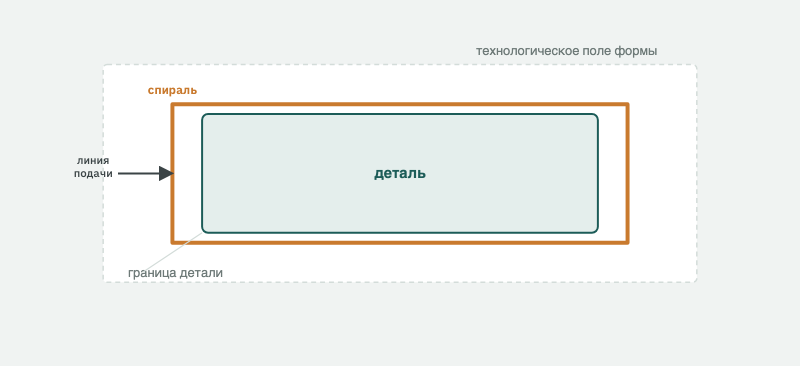

Пример размещения спирали за пределами поверхности детали
Для конкретных изделий расположение может отличаться. В материалах Easy Composites есть, например, формы, где спираль располагают по центральной линии детали, чтобы сократить путь смолы. Технологическое поле — не единственно допустимое расположение, а способ избежать отпечатка на поверхности, когда это актуально.
Несколько линий подачи
На крупных и сложных деталях одной линии может быть недостаточно. В исходных материалах используются несколько линий подачи, а в производственных видео показана их последовательная работа по мере продвижения фронта.

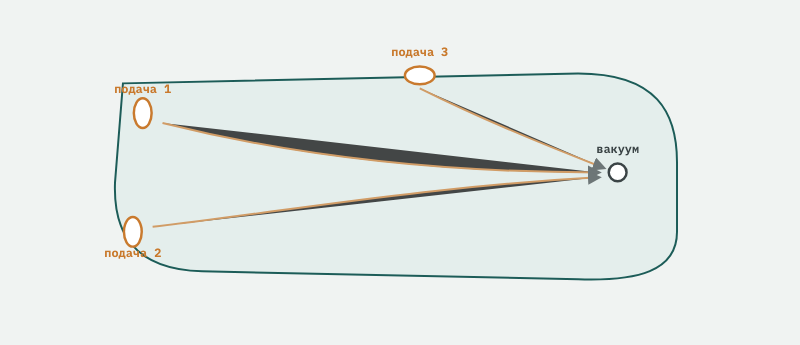

Несколько линий подачи на крупной детали
Если путь смолы выбран неудачно
Часть армирования может оставаться сухой, когда на другом участке смола уже подошла к вакуумной стороне.

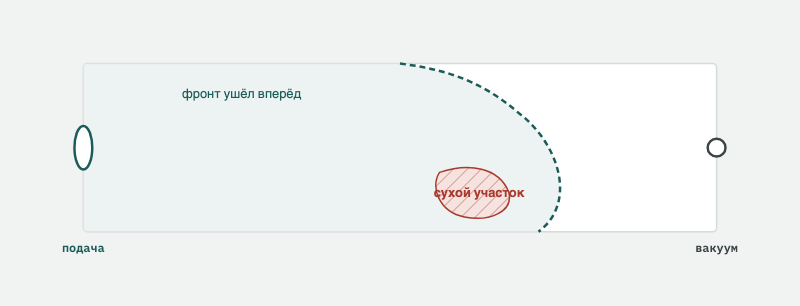

Пример неравномерного продвижения фронта и сухого участка
Поэтому схему небольшой плоской панели нельзя автоматически переносить на крупную деталь или сложную форму.
Подробный разбор сухих зон будет в статье №5.
Перед сборкой пакета
| Проверить | Что определить |
|---|---|
| Подача | Откуда поступает смола |
| Путь | Как она проходит через деталь |
| Вакуум | Где находится вакуумная сторона |
| Resin break | Нужен ли участок без сетки |
| Количество линий | Хватит ли одной подачи |
| Спираль и соединители | Где их разместить |
После этого можно раскладывать сетку, устанавливать линии и собирать вакуумный пакет.
Следующий материал — «Вакуумная инфузия пошагово: от укладки ткани до распалубки».
