Это вторая статья серии. Первая — «Вакуумная инфузия стеклопластика: как работает технология».
Для вакуумной инфузии нужны материалы будущей детали, расходники для вакуумного пакета и оборудование.
Базовый набор: армирование и смола, пилинг-плёнка, инфузионная сетка, спираль, вакуумная плёнка, герметизирующий жгут, шланги и соединители, ёмкость для смолы, ловушка и вакуумный насос.
Что понадобится
| Что | Для чего |
|---|---|
| Армирование | Основа будущей детали |
| Инфузионная смола | Пропитывает армирование |
| Пилинг-плёнка | Отделяет технологические слои после отверждения |
| Инфузионная сетка | Помогает смоле распространяться по поверхности |
| Спираль | Распределяет смолу вдоль линии подачи |
| Вакуумная плёнка | Закрывает пакет |
| Герметизирующий жгут | Герметизирует плёнку |
| Шланги и соединители | Подача смолы и подключение вакуума |
| Ловушка | Защищает насос от смолы |
| Вакуумный насос | Создаёт разрежение |

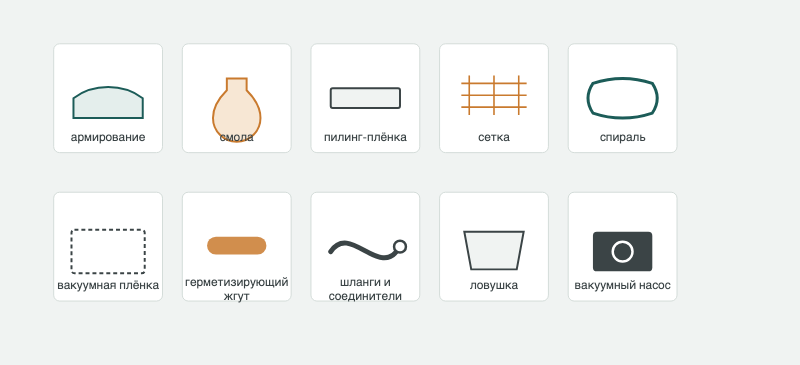

Материалы и оборудование для вакуумной инфузии
Из чего собирают пакет
Армирование укладывают в форму сухим. Это может быть стекловолокно, углеволокно или другой материал. Для сэндвич-конструкций между слоями армирования добавляют сердечник.
Поверх армирования располагаются технологические материалы.
| Слой | Что делает |
|---|---|
| Пилинг-плёнка | Отделяет технологические слои от готового ламината |
| Инфузионная сетка | Создаёт пути для движения смолы |
| Спираль | Распределяет смолу вдоль линии подачи |
| Вакуумная плёнка | Герметично закрывает пакет |

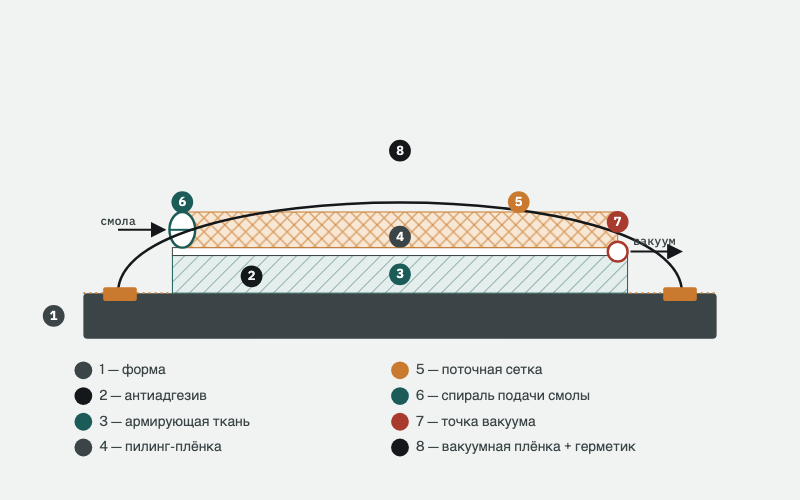

Пример сборки пакета для вакуумной инфузии
Пилинг-плёнка
Она лежит непосредственно над ламинатом. После отверждения её снимают вместе с остальными технологическими материалами. После удаления остаётся текстурированная поверхность, подходящая, в частности, для последующей склейки.
Инфузионная сетка и спираль
Сетка помогает смоле распространяться по поверхности, а спираль создаёт канал, по которому она быстро распределяется вдоль линии подачи.
В рассматриваемой схеме спираль располагают непосредственно на сетке. На больших и сложных деталях каналов подачи может быть несколько.

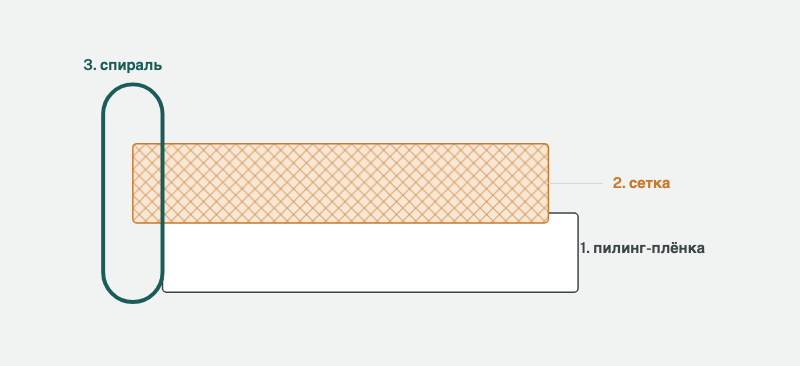

Технологические слои и линия подачи смолы
Подача смолы и вакуум
С одной стороны к пакету подключается ёмкость со смолой:
С другой стороны подключается вакуум:
Ловушка ставится между деталью и насосом и защищает насос от попавшей в вакуумную линию смолы.
В системе также могут использоваться вакуумметр, клапан, ресивер и оборудование для дегазации.

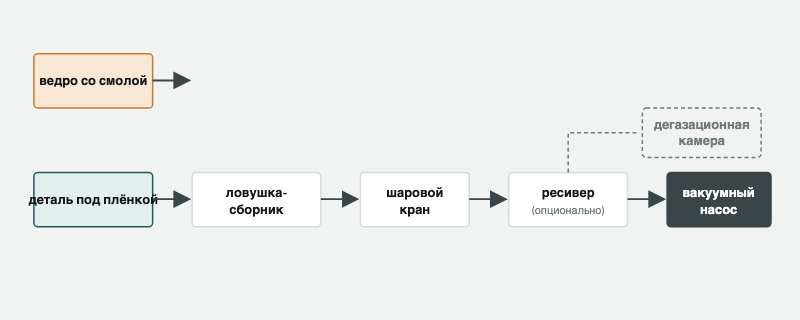

Один из вариантов организации системы вакуумной инфузии
Что происходит возле вакуумной линии
Здесь возможны разные схемы.
В исходных материалах описан resin break: инфузионную сетку заканчивают раньше вакуумной точки. Между сеткой и вакуумом остаётся участок пилинг-плёнки, где смола движется медленнее.
В других учебных схемах вакуумный узел располагается в районе сетки.

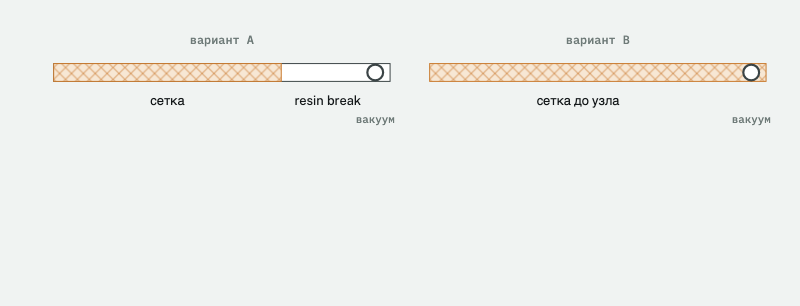

Примеры организации вакуумной стороны пакета
Проектирование подачи и вакуума подробно разберём в следующей статье.
Вакуумной плёнке нужен запас
Плёнка должна повторять форму детали, в том числе в углах и углублениях. Поэтому её берут с запасом.
При откачке воздуха плёнку поправляют и распределяют по форме. Если материала не хватает, она может натянуться над углублением и образовать мост. В такой ситуации мешок нужно пересобрать.

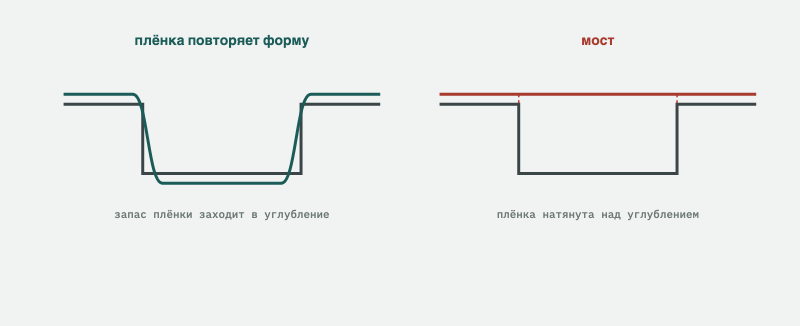

Плёнка повторяет форму / мост

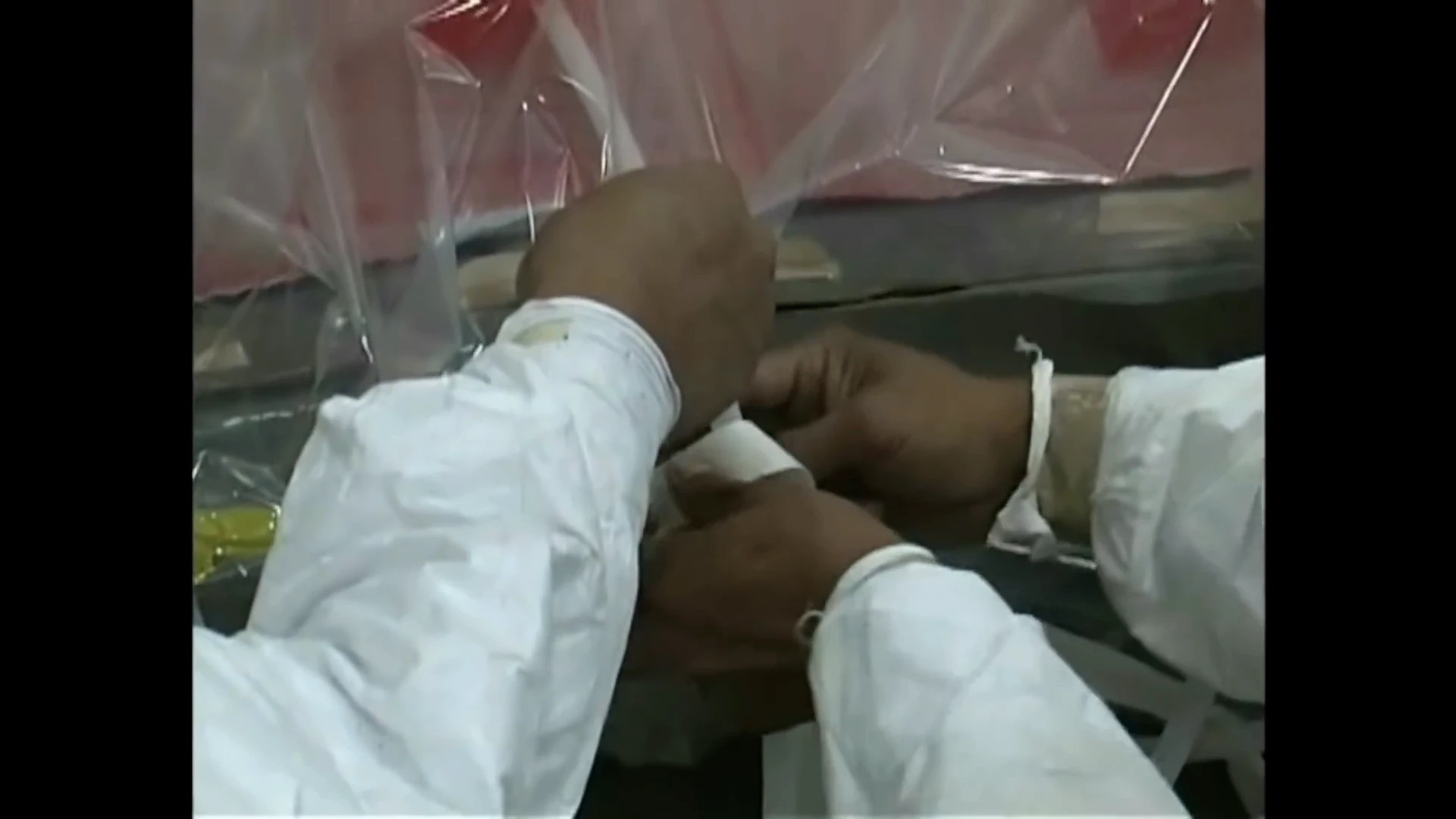

Сначала пакет — потом смола
До смешивания смолы должны быть готовы сухая выкладка, технологические слои, подача, вакуум и герметичный мешок.
Пакет вакуумируют, расправляют плёнку и проверяют на утечки. Только после проверки герметичности переходят к приготовлению смолы и инфузии.
Следующий материал — как расположить подачу смолы и вакуум, чтобы деталь пропиталась полностью.
